Stepa fabrique des griffes à fourrage dont la portée peut atteindre 14 m et le moment de levage 9,2 mto. Le système modulaire Stepa offre une multitude de solutions personnalisées et brille par la diversité quasi-illimitée des types proposés. La réponse parfaite à vos besoins.
Matériel agricole
Grues pivotantes suspendues
Capacité de charge
3,5-9,2 mto

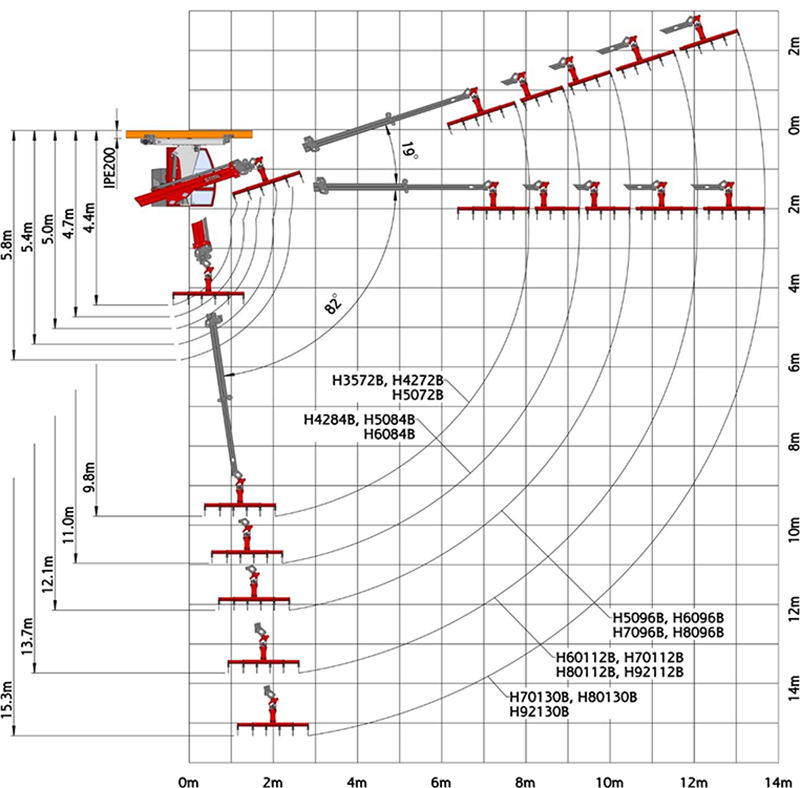

portée maxi.
7 à 14 m
Nos produits à l'œuvre

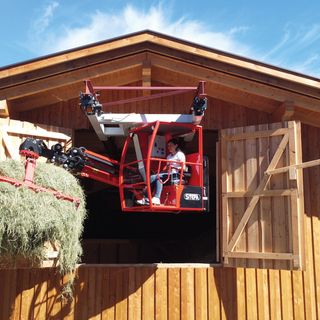

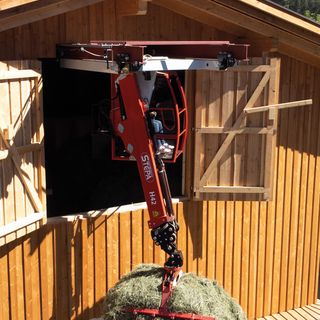

Grue pivotante suspendue H 4272 B
Édition 30 ans - avec sortie à l'extérieur

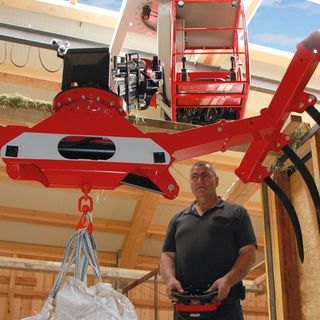

Grue pivotante suspendue H 6096 B
avec commande radio ou par joystick

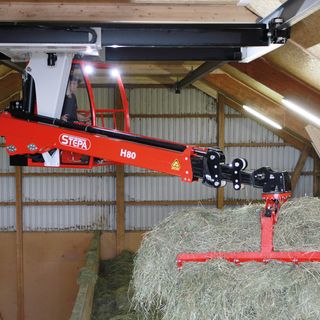

Grue pivotante suspendue H 80112 B
télescope triple

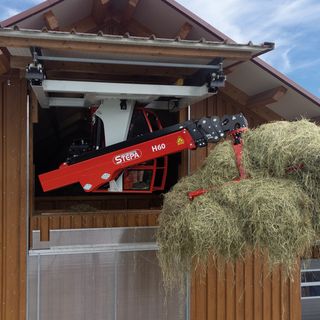

Grue pivotante suspendue H 60105 C
télescope quadruple
Grue pivotante suspendue H 4272 B
Grue pivotante à bras téléscopique articulé
H 6040 TK 124 B
Grue pivotante à bras téléscopique articulé
H 6040 TK 124 B

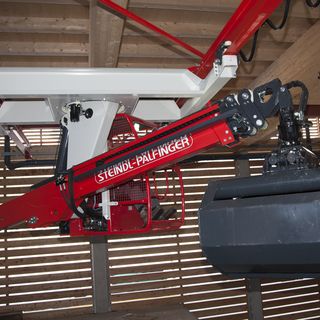

Grue pivotante suspendue avec griffe à plaquettes forestières

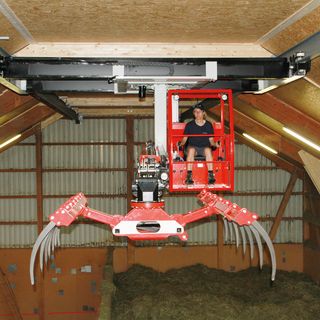

Grue pivotante suspendue H 80112 B
avec marche transversale
Treuil avec marche transversale
Cabine climatisée
Édition 30 ans

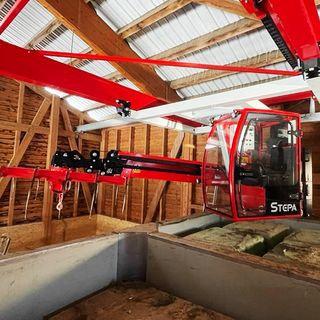

Grue pivotante suspendue H 6096 B avec cabine climatisée

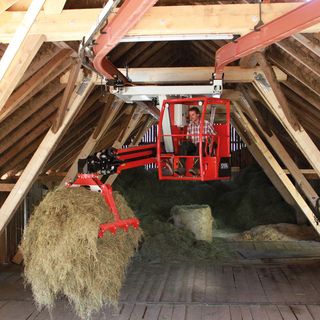

Grue pivotante suspendue H 4084 B
avec voie courbe

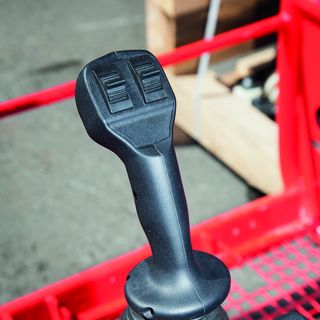

Joystick
sans pédales
Système de rotation
plus stable - plus protégé - plus fort
Le système de bras le plus vendu séduit par ses vitesses élevées et la douceur de sa manœuvre. Ces qualités sont dues à des galets de roulement en matière plastique et à des câbles de manœuvres presque sans entretien. Ce système est celui qui, depuis plus de 20 ans, s'est révélé le plus fiable, aussi bien sur le matériel agricole que sur le matériel forestier de STEPA. Avec le vérin de levage travaillant en compression du bras de charge de STEPA, l'huile chauffe peu à vitesse de travail élevée à la montée et à la descente du bras.
Le système de bras le plus vendu de STEPA se distingue par ses avantages:
+ Grande vitesse de déploiement et de contraction
+ Construction courte avec petit rayon de virage
+ Guidage intelligent des tuyaux, enrouleur de tuyaux pas nécessaire
+ Consommation d’huile réduite grâce aux poulies de renvoi et au dispositif d’extraction de câble
+ Le meilleur rapport qualité-prix
Caractéristiques
- Portées disponibles jusqu'à 12 m horizontalement et 15 m verticalement
- Usure et maintenance très réduites
- Très grande vitesse de manœuvre du système de bras
- Aciers à grains fins en S700
- Vérin de levage poussant, pour une consommation minimale d'huile et une vitesse maximale
- 2 projecteurs économes à LED de série
Informations techniques
-
Dimensions
Dans beaucoup de bâtiments il est presque impossible de tourner entre les poutres et les boutisses. C’est la raison pour laquelle STEPA a conçu le système télescopique quadruple compact et très maniable. Plus de rallonges pour une plus grande portée, et atteindre ainsi plus de 17m de profondeur.
Caractéristiques
- Petitesse extrême pour bâtiments étroits
- Peut remplacer un pont transversal
- Conception protégée jusqu'à la pointe des griffes
- Aciers à grains fins en S700
- Vérin de levage poussant, pour une consommation minimale d'huile et une vitesse maximale
- 2 projecteurs économes à LED de série
Informations techniques
-
Dimensions -

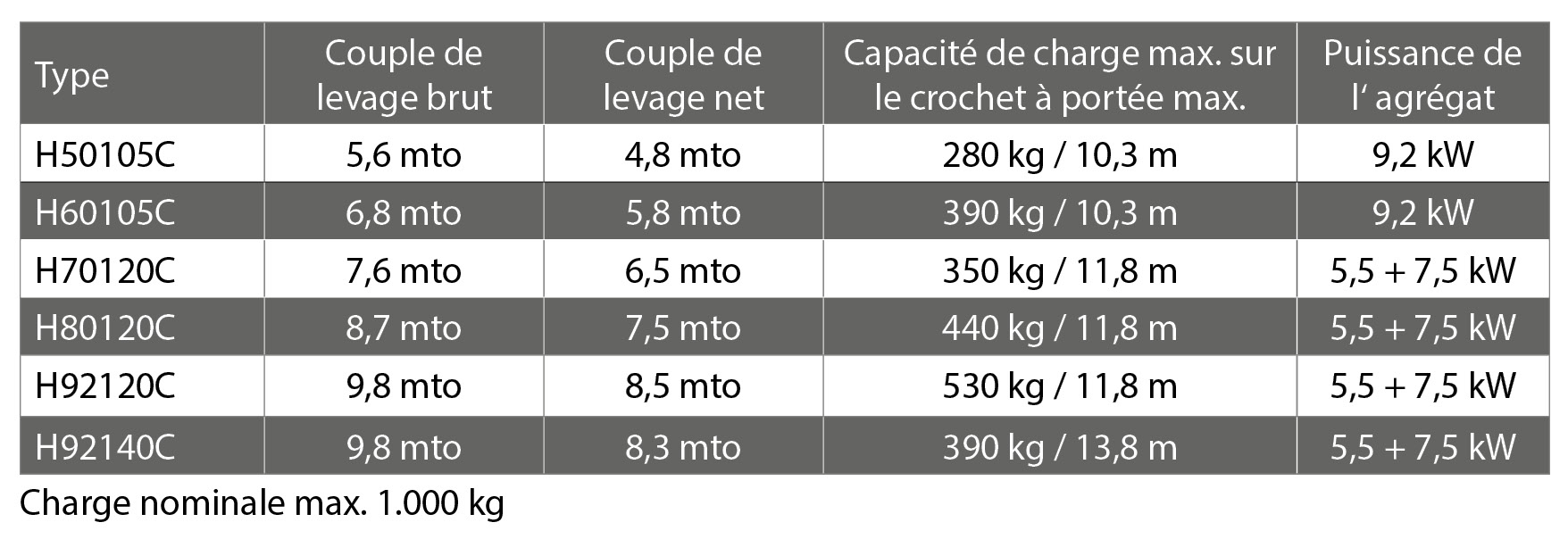

Caractéristiques techniques
Accessoires

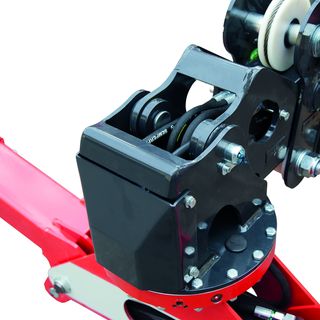

Rotator et équipement de relevage
Équipement de relevage
Voie de roulement traversante à chaînes

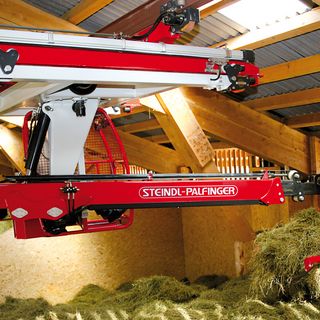

Voie de roulement traversante hydraulique

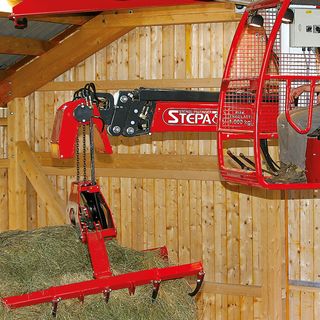

Treuil de levage hydraulique à double chaîne
Voie de roulement courbe

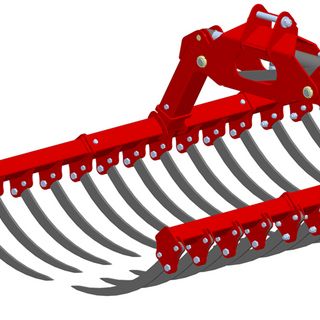

Partie emboîtable de griffe de 0,7 m ou 1,4 m et double-attaches des dents

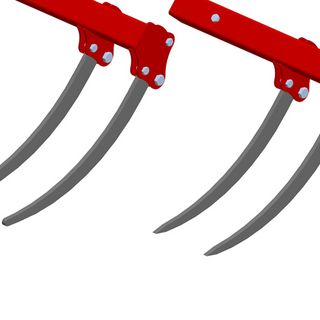

Dents pour plancher bois et dents pour silo

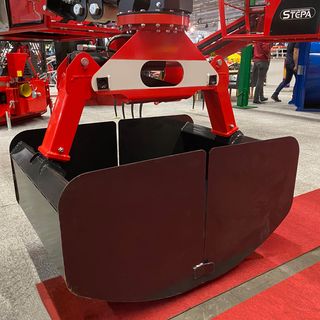

Grappin Godet à insertion
Pédales
agencées au centre et faciles d'accès
Pédales supplémentaires
pour les fonctions supplémentaires 3 à 4 pédales
2 Projecteurs à LED
Compartiment pratique

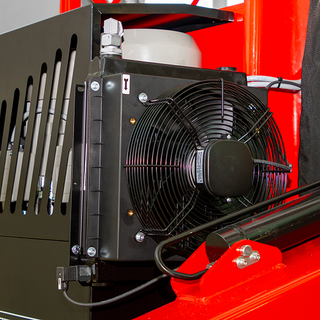

Radiateur d'huile
Réservoir hydraulique
avec indication du niveau d'huile

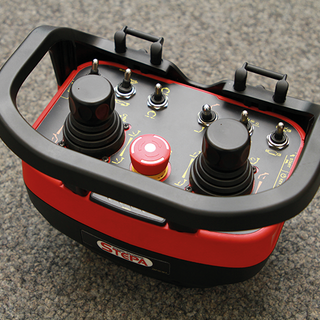

Radiotélécommande
Combinaison de joystick at de radiotélécommande
Distributeur inverseur électrique pour fonction supplémentaire
Joystick pour fonction supplémentaire
Vérin de levage poussant
Non seulement le vérin de levage poussant consomme moins d'huile mais il permet de plus grandes vitesses et réduit l'échauffement de l'huile. De poids propre plus faible, il a de meilleures caractéristiques de manœuvre. Nous sommes le seul fabricant de grues à vous proposer cet avantage!
Plus d'informations sous "Questions fréquentes"
Système télescopique à câble
Les vitesses atteintes par le système télescopique à câble sont plus élevées, il est plus silencieux et demande moins d'entretien. Depuis plus de 20 ans, STEPA utilise le système télescopique éprouvé aussi bien sur son matériel agricole que sur son matériel forestier.
Combinaison de joystick et de télécommande radio - travailler de manière optimale
Une combinaison de joystick et de télécommande radio, une commande par joystick à pilotage proportionnel avec 2 pédales et 2 joysticks ou une commande par joystick électrique sans pédales - STEPA propose des variantes de commande pour chaque gamme de prix et utilisation.

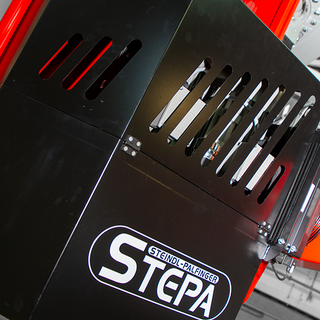

Réservoir hydraulique 90 L
Un grand réservoir hydraulique, monté de façon peu encombrante, ralentit en outre l'échauffement de l'huile.

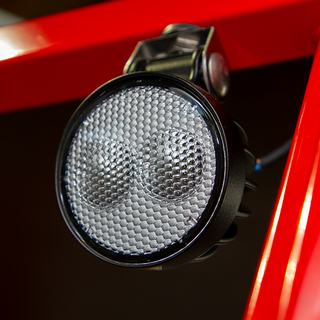

2 projecteurs à LED (plus de lumière, moins de chaleur)
Deux projecteurs à LED de grande valeur produisent un meilleur cône lumineux tout en consommant moins d'énergie et avec un échauffement minimum. En somme : plus de lumière avec moins d'électricité, de chaleur et une qualité élevée – de série

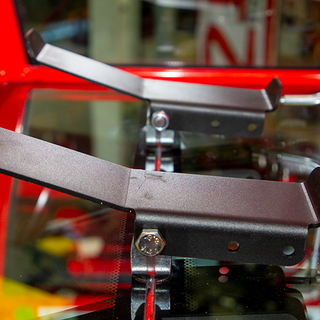

Fond de verre et disposition de la pédale centrale avec roulements à billes
Le fond en verre feuilleté et les pédales disposées au centre permettent une meillure vue vers le bas. Grâce aux roulements à billes, les pédales peuvent être actionnées facilement et avev précision.

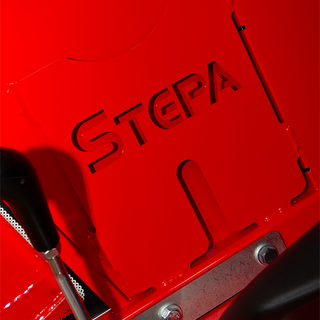

Compartiment
Un compartiment pratique pour les documents nécessaires.
Profil creux rectangulaire solide en S700
Le profil creux rectangulaire laminé fabriqué spécialement par la VOEST pour STEPA séduit par sa qualité élevée. Le matériau est sensiblement plus épais et sa longévité plus grande du fait de la réduction des cordons de soudure.
Le galet d'entraînement, en Vulkollan, est plus résistant à l'usure que le caoutchouc
L'abrasion d'un galet d'entraînement très résistant Vulkollan est sensiblement plus faible que celle d'un ancien galet de caoutchouc. Cela réduit les frais d'entretien.
Plus d'informations sous "Questions fréquentes"
Accès normalisé et tapis d'insonorisation de pavillon de cabine
On accède à toutes les grues pivotantes suspendues STEPA en relevant l'arceau. Il est ainsi possible de quitter la grue dans chaque position, même en cas d'urgence. La natte d'insonorisation du pavillon de la cabine réduit sensiblement le bruit, augmentant ainsi le confort en manœuvre.
Conception de tous les composants en 3 D
La conception des grues STEPA bénéficie de notre expérience de plusieurs dizaines d'années et de l'assistance des programmes informatiques les plus récents.
Calcul MEF
Le dimensionnement par la méthode des éléments finis (MEF) permet le développement et l'amélioration des grues STEPA dès l'étape informatique.
FAQ
Questions fréquentes
La réponse à cette question, la plus importante et la plus difficile, dépend de nombreux facteurs.
Voyons brièvement les principaux facteurs:
- Exécution sur charpente
- Taille du bâtiment (longueur de bras de grue nécessaire)
- Conditions particulières (silo vertical, silo ventilé, etc.)
- Taille de l'entreprise agricole (surface de fauche par jour en ha)
- Autres exigences spécifiques (radiocommande, ligne courbe, parcours traversant)
- et plus encore.
Ces quelques points et d'autres, permettent de définir au mieux, lors d'un entretien sur le site, la ou les variantes possibles.
Chaque grue est adaptée de façon optimale aux conditions spécifiques en vue du meilleur résultat et de cycles opératoires simples pour le client.
Le système modulaire de STEPA offre le choix entre plus de 45 types de grue et une multitude de variantes d'équipement.
Le vérin de levage poussant a été introduit par STEPA en 2000. Le vérin qui mobilise le bras principal de bas en haut et réciproquement est disposé derrière le fût de la grue. Pour lever, le vérin doit sortir "en poussant". Auparavant, le vérin devait rentrer plus tôt pour lever le bras de charge = "vérin tirant"
Pourquoi STEPA a choisi cette solution?
Un vérin de levage poussant a 7 avantages essentiels sur un vérin tirant.
Avantage 1 : faible consommation d'huile (moins 136% en descente, moins 19 % en levant) – On dispose ainsi de plus de débit pour d'autres fonctions
Avantage 2 :meilleures caractéristiques de manœuvre, surtout quand plusieurs fonctions sont actives simultanément puisque la fonction principale, montée-descente, demande moins d'huile.
Avantage 3 : Le bras de levage ne hoquète plus. Avec un vérin tirant, en revanche, la pompe ne peut pas amener autant d'huile qu'il s'en écoule. Le défaut fait que le bras de levage « tombe dans des trous » et hoquète. Une solution consistait à monter des restrictions, réduisant l'écoulement d'huile. = Chauffage et réduction de vitesse
REMARQUE : aux températures élevées, la viscosité de l'huile croît et la restriction doit se régler en conséquence pour que l'effet de balancement du bras puisse se réduire.
Avantage 4 : plus aucun détendeur nécessaire = Aucun chauffage d'huile monté
Avantage 5 : le besoin d'un radiateur d'huile n'est pas aussi urgent puisqu'il n'y a pas besoin de restriction
Avantage 6 : meilleure géométrie de grue – pour lever, STEPA utilise toute la surface du piston
Avantage 7 : le vérin de levage est plus court & plus fort – faible poids propre
Les câbles ont les avantages suivants :
– Pas de dégraissage et de graissage nécessaire
– Plus silencieux
– Idéaux pour la charge en traction (voir "treuil")
– Peu d'entretien
– Faible usure du fait du faible besoin d'entretien (rentrée des chaînes sur la roue de roulement, en cas d'encrassement de la chaîne, usure accrue, et plus encore)
Inconvénients :
– Plus grand encombrement dû aux plus grandes poulies de renvoi (de l'ordre de 16 à 18 fois le diamètre du câble)
Le plus grand encombrement est aussi la raison pour laquelle les câbles ne peuvent pas être utilisés dans certains secteurs, p. ex., celui des grues forestières et de recyclage Epsilon de Palfinger, les chariots élévateurs, etc.
Dans ces secteurs, les contraintes de rentrée sont sensiblement plus élevées et de plus grands câbles ne passent pas du fait du plus grand encombrement.
STEPA résout ce problème d'encombrement plus grand à l'aide de 2 câbles au lieu d'un pour la rentrée. Il n'est pas nécessaire d'avoir une poulie de renvoi plus grande et l'on obtient un effort de rentrée très élevé.
Les câbles ont fait leurs preuves à l'usage depuis 25 ans sur plus de 15 000 grues forestières et agricoles.
Depuis de nombreuses années, STEPA utilise un galet d'entraînement sensiblement meilleur et plus cher au Vulkollan.
STEPA mise ainsi sur la longévité, la tenue à l'usure et la réduction des coûts de maintenance.
Vous trouverez des informations plus précises sur différents sites de fabricants & de distributeurs.
Voyez par exemple les pages :
